Логички и физички дизајн - Креирање база податоци (со SQL DDL)

Релациско мапирање

Ознаки

• Примарните клучеви се означени со bold и underline PK
• Надворешните клучеви се означени со FK* за кои во заграда () е напишана табелата која ја референцираат.
• Задолжителните атрибути се болдирани.

Табели

• users (id, name, embg, surname, index, bday, email, password, role, created_at)
• high_school (user_id*(users), gpa, type)
• contact (user_id*(users), city, municipality, address, number, microsoft_email)
• enrolled_semesters (id, user_id*(users), quota, major_id*(major), note_, student_comment, created_at, last_change, completed, semester_id*(active_semesters))
• active_semesters (id, year_, type)
• semesters_subjects (id, user_id*(users), enrolled_semesters_id*(enrolled_semesters), subjects_id*(subjects), professor_id*(users), signature)
• subjects (id, name, code, awarded_credits, dependency_credit)
• major (id, name)
• major_subjects (major_id*(major), subject_id*(subjects), manditory_semester, akreditacija)
• passed_subjects (passed_id, enrolled_id*(semesters_subjects), grade, date_passed)
• user_documents (user_id*(users), document_id*(documents))
• documents (id, type, body, cost)
• token (id, user_id*(users), token, expires_at, is_valid)
• Payment (id, user_id*(users), enrollment_id*(enrolled_semesters), amount, ukim)
• enrollment_info (id, user_id*(users), quota, major_id*(major), enrollment_year)
• DependencySubject (subject_id*(subjects), dependency_id*(subjects))
• Professour_subjects (prof_id*(users), active_semester_id*(active_semesters), subject_id*(subjects))

DDL скрипта за бришење на табелите и креирање на табелите

ddl.sql​

DML скрипта за полнење на табелите со податоци

dml.sql​

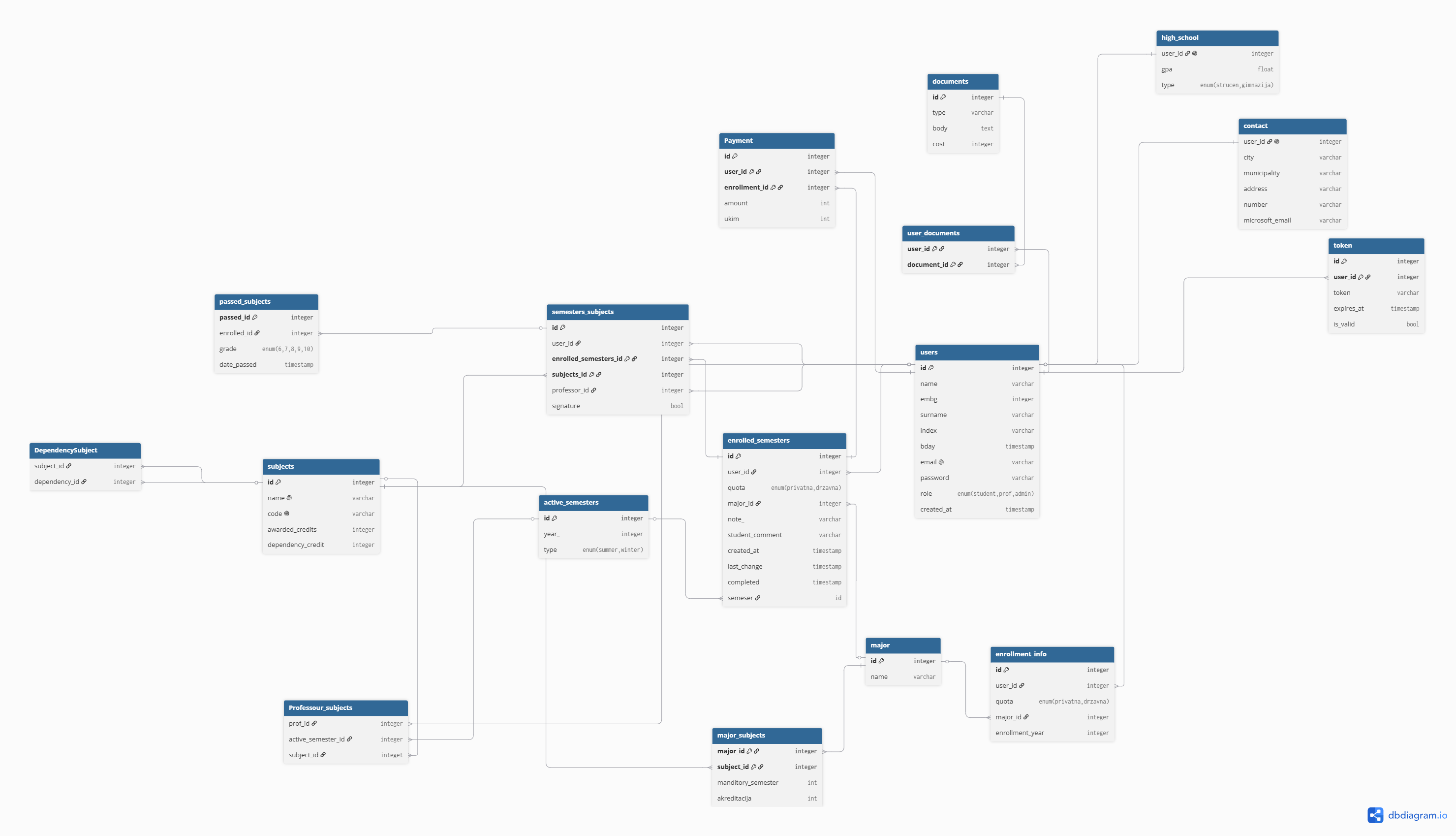

Релациски дијаграм

Историјат

Верзија 1 - Почетна верзија

Верзија 2

• Додадени се табелите high_school и contact поврзани преку user_id како примарен и надворешен клуч кон users.
• Додадена е табелата token за чување на токени за автентикација.

Верзија 3

• Раздвоени се табелите enrollment_info и enrolled_semesters.
• Додадена е табелата Payment со надворешни клучеви кон users и enrolled_semesters.

Верзија 4

• Додадена е табелата DependencySubject за моделирање на предуслови меѓу предмети.
• Додадена е табелата Professour_subjects (професор ↔ предмет ↔ активен семестар).
• Во semesters_subjects задржан е user_id како надворешен клуч кон users (студентот на кого му припаѓа записот).

Статус

Завршено
