Опис на ER дијаграм за автосалон

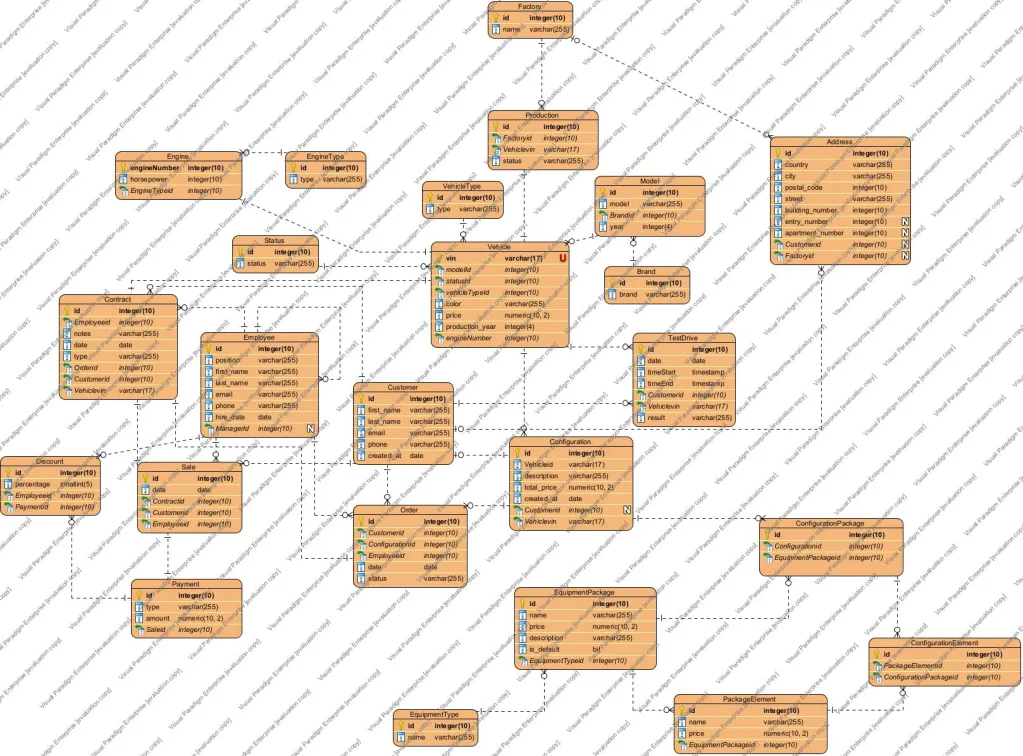

Овој ER дијаграм претставува база на податоци за автосалон. Во него се прикажани табелите, нивните атрибути и врските меѓу табелите.

Главната цел на базата е да го опише процесот на работа во автосалон: возила, клиенти, вработени, конфигурации, тест возења, нарачки, договори, продажби, плаќања и попусти.

Главна идеја

Главниот процес во базата може да се прикаже вака:

возило → конфигурација → нарачка → договор → продажба → плаќање → попуст

Клиентот избира возило, може да направи конфигурација, потоа се креира нарачка, договор, продажба и плаќање. Доколку има попуст, тој се евидентира во посебна табела.

Vehicle

Централна табела во дијаграмот е Vehicle. Оваа табела ги чува податоците за возилата, како VIN број, модел, статус, тип на возило, боја, цена, година на производство и мотор.

Vehicle е поврзана со:

• Model — модел на возилото
• Status — статус на возилото
• VehicleType — тип на возило
• Engine — мотор на возилото

Brand, Model, Status и VehicleType

Овие табели служат за опис на возилата.

Brand ги чува брендовите, на пример BMW, Audi, Toyota.

Model ги чува моделите на возилата. Еден бренд може да има повеќе модели.

Status покажува дали возилото е достапно, резервирано, продадено итн.

VehicleType покажува дали возилото е Sedan, SUV, Hatchback и слично.

Релациите се:

Brand 1 → N Model
Model 1 → N Vehicle
Status 1 → N Vehicle
VehicleType 1 → N Vehicle

Engine и EngineType

EngineType го чува типот на моторот:

• Petrol
• Diesel
• Hybrid
• Electric

Engine чува податоци за конкретен мотор, како број на мотор, коњски сили и тип на мотор.

Еден тип на мотор може да се користи кај повеќе мотори, а еден конкретен мотор е поврзан со едно возило.

Factory, Production и Address

Factory ги чува фабриките.

Production покажува кое возило во која фабрика се произведува и каков е статусот на производството.

Address чува адреси. Адресата може да биде или за клиент или за фабрика.

Customer, Configuration и TestDrive

Customer ги чува податоците за клиентите: име, презиме, email, телефон и датум на креирање.

Configuration претставува конфигурација на возило направена од клиент. Во неа се чуваат возилото, описот, вкупната цена, датумот и клиентот.

TestDrive чува податоци за пробно возење: клиент, возило, датум, време на почеток, време на крај и резултат.

Релациите се:

Customer 1 → N Configuration
Vehicle 1 → N Configuration

Customer 1 → N TestDrive
Vehicle 1 → N TestDrive

EquipmentType, EquipmentPackage и PackageElement

Овој дел се однесува на опремата на возилата.

EquipmentType го означува типот на опрема, на пример Safety, Comfort, Infotainment.

EquipmentPackage претставува пакет на опрема, на пример Base, Winter, Sport, Luxury.

PackageElement претставува конкретен елемент од пакетот, како ABS, Heated Seats, Navigation и слично.

Релациите се:

EquipmentType 1 → N EquipmentPackage
EquipmentPackage 1 → N PackageElement

ConfigurationPackage и ConfigurationElement

ConfigurationPackage ја поврзува конфигурацијата со пакетите на опрема.

Ова е many-to-many врска, затоа што една конфигурација може да има повеќе пакети, а еден пакет може да се користи во повеќе конфигурации.

ConfigurationElement ги поврзува пакетите со конкретните елементи на опрема.

Order, Contract, Sale, Payment и Discount

Овој дел го претставува продажниот процес.

Order е нарачка направена од клиент за одредена конфигурација.

Contract е договор поврзан со нарачката, клиентот, вработениот и возилото.

Sale е продажба која произлегува од договор.

Payment е плаќање за продажбата.

Discount е попуст поврзан со одредено плаќање.

Редоследот е:

Order → Contract → Sale → Payment → Discount

Employee

Employee ги чува податоците за вработените: позиција, име, презиме, email, телефон, датум на вработување и менаџер.

Вработените учествуваат во:

• нарачки
• договори
• продажби
• попусти

Табелата има и manager_id, што значи дека еден вработен може да има друг вработен како менаџер.

Краток заклучок

Овој ER дијаграм прикажува целосен систем за автосалон. Главна табела е Vehicle, бидејќи околу неа се поврзуваат моделите, моторите, производството, тест возењата, конфигурациите и продажбите.

Клиентите можат да прават конфигурации, тест возења и нарачки. Вработените учествуваат во продажниот процес. Фабриките се поврзани со производството, а опремата се организира преку пакети и елементи.

Наједноставно кажано, базата го покрива целиот процес од возило во автосалон до негова продажба.
