Релациска шема (со мапирачка трансформација)
Ознаки
- примарни клучеви - се означени со bold и underline
- надворешни клучеви - * до името на надворешниот клуч и во заграда табелата кон која референцира
- not null атрибути: bold
- Останати атрибути: без ознака
Табели
- korisnik ( korisnickoIme , ime , prezime , datumNaRagjanje , email , pol , lozinka , telBroj , broj , grad , ulica )
- donor ( korisnickoIme *(korisnik))
- medicinskoLice ( korisnickoIme * (korisnik))
- volonter ( korisnickoIme *(korisnik))
- javnaUstanova ( korisnickoIme * (korisnik))
- donacijaTip ( Id )
- tipDonacijaSredstva ( Id *(donacijaTip) , sredstva ))
- administrator ( korisnickoIme , lozinka )
- baranjeZaKreiranjeAkcija ( Id , opis , imeAkcija , datumOdobruvanje, datumKreiranje )
- akcija ( Id , opis , imeAkcija , datumNaTraenjeOd, datumNaTraenjeDo)
- fizickaAkcija ( Id *(akcija) , lokacija)
- onlineAkcija ( Id *(akcija) , potrebnaSuma)
- onlineAkcijaTransakciskiSmetki (Id *(onlineAkcija), imeNalogoprimac , banka, transakciskismetki)
- sponzori ( Ime , telBroj , email , broj , grad , ulica)
- baranjeFizickoLice ( Id , opis , imeAkcija , datumOdobruvanje, datumKreiranje ,korisnickoIme *(korisnik))
- odobruvanje (Id , opis , imeAkcija , datumOdobruvanje, datumKreiranje ,korisnickoIme *(korisnik))
- isprakjanjeBaranje ( Id , opis , imeAkcija , datumNaTraenjeOd, datumNaTraenjeDo, Id *(baranjeZaKreiranjeAkcija))
- raboti (Id *(akcija) , korisnickoIme *(volonter))
- volontira (Id *(akcija) , korisnickoIme *(volonter))
- sponzorira (Id *(akcija) , Ime *(sponzori))
- donacija (Id *(tipdonacija) , Id *(akcija) , korisnickoIme *(korisnik))
DDL скрипта за бришење на табелите и креирање на табелите
DML скрипта за полнење на табелите со податоци

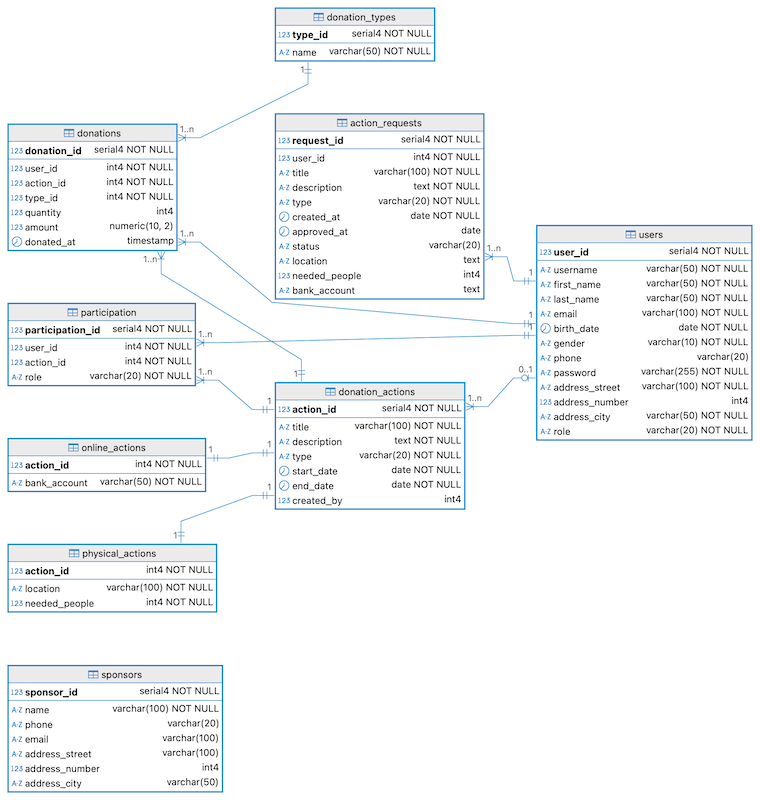

Релациски дијаграм изваден од DBeaver
