Логички и физички дизајн

Релациска шема (со парцијална трансформација)

Ознаки

• примарни клучеви - болдирани и подвлечени
• not null атрибути - болдирани
• надворешни клучеви - * до името на надворешниот клуч и во заграда табелата кон која референцира
• останати атрибути - без ознака

Табели

Табели

• ROLE (role_id, role_name, description)
• APP_USER (user_id, role_id* (ROLE), username, password_hash, first_name, last_name, email, active)
• SESSION (token, user_id* (APP_USER), created_at, expires_at)
• AUDIT_LOG (log_id, user_id* (APP_USER), action, entity_name, created_at)
• SHIFT (shift_id, user_id* (APP_USER), start_time, end_time)
• SHIFT_CLOSE (shift_id, closed_at, closed_by* (APP_USER), total, order_count)
• CATEGORY (category_id, name, description, active)
• PRODUCT (product_id, category_id* (CATEGORY), name, description, price, active, min_stock)
• RECIPE (recipe_id, product_id* (PRODUCT))
• RECIPE_ITEM (recipe_id, ingredient_id, quantity_needed)
• INGREDIENT (ingredient_id, name, unit, min_stock, active)
• INGREDIENT_INVENTORY (id, ingredient_id* (INGREDIENT), quantity_change, operation_type, created_at)
• INVENTORY (inventory_id, product_id* (PRODUCT), quantity_change, operation_type, created_at)
• RESTAURANT_TABLE (table_id, table_number, capacity, status)
• ORDERS (order_id, user_id* (APP_USER), table_id* (RESTAURANT_TABLE), created_at, status)
• ORDER_ITEM (order_id, item_number, product_id* (PRODUCT), quantity, unit_price, status)
• PAYMENT (payment_id, order_id* (ORDERS), amount, method, payment_date)
• INVOICE (invoice_id, payment_id* (PAYMENT), invoice_number, issued_at)
• APP_SETTINGS (id, restaurant_name, vat_rate, currency, printer_config)
• SETTINGS (id, restaurant_name, vat_percent, currency, printer_ip, printer_port)

DDL скрипта за креирање и бришење на табелите

DDL скрипта

Прикачена е датотеката schema_creation.sql

DML скрипта за полнење на табелите со податоци

DML скрипта

Прикачена е датотеката data_load.sql

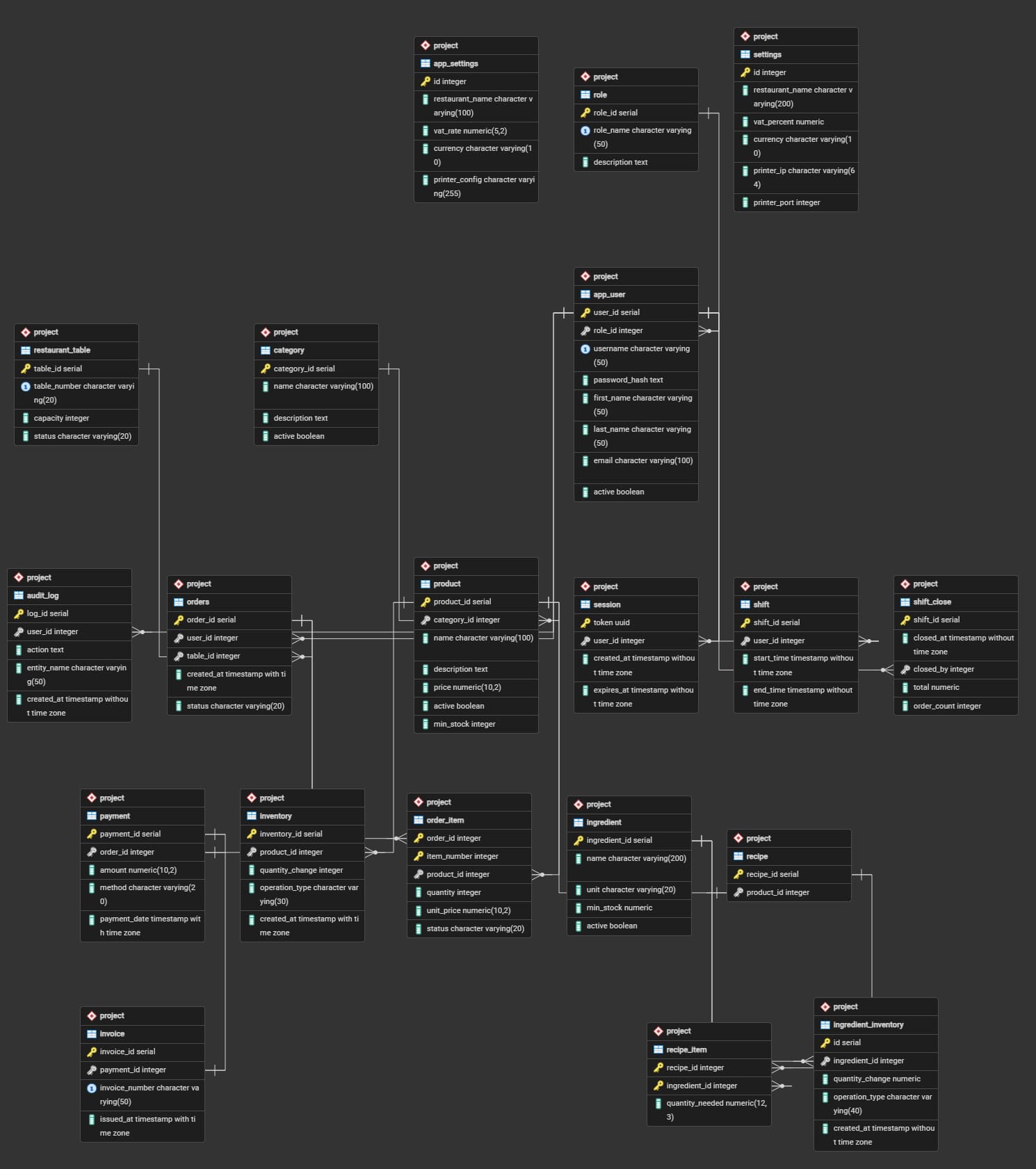

Релациски дијаграм изваден од DBeaver

Прикачена е датотеката relational_schema.jpg
