Дизајнирање на базата на податоци

Одкако дизајнот на дијаграмот на релации (ER diagram) беше изработено, започнато беше имплементирањето на ентитетите и нивните релации во постоечка база на податоци. Дизајнот беше изработен во алатката pgAdmin4, добро позната за PostgreSQL бази на податоци. Исто така беше употребувано и DataGrip, која алатка е направена од страна на JetBrains и има интуитивен дизајн за работа.

Ентитети во самата база на податоци се следниве:

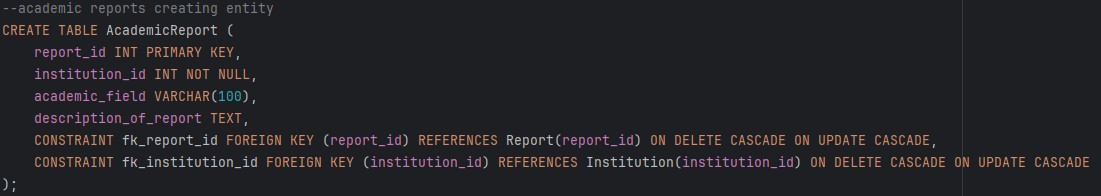

• Academic Report

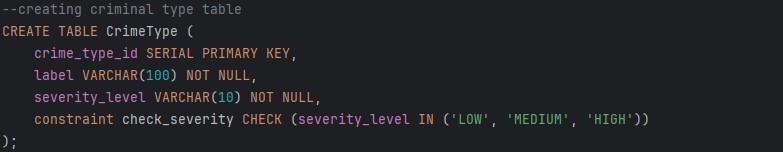

• Crime Type

• Criminal Report

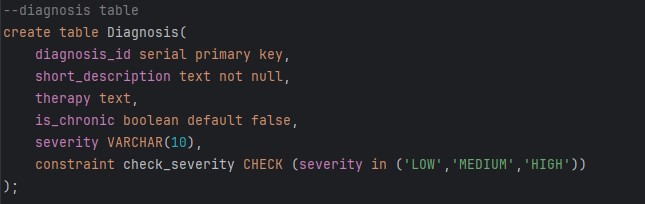

• Diagnosis

• Doctor

• Employmen tReport

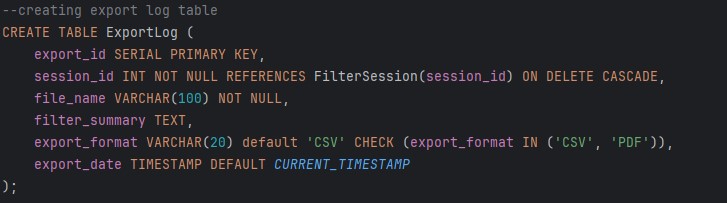

• Export Log

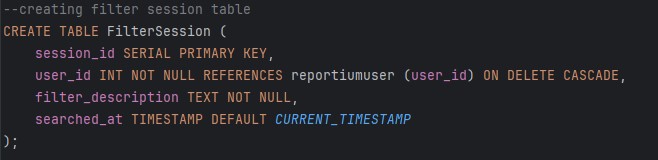

• Filter Session

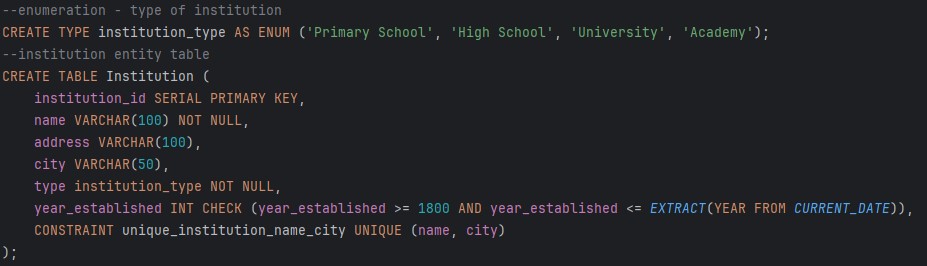

• Institution

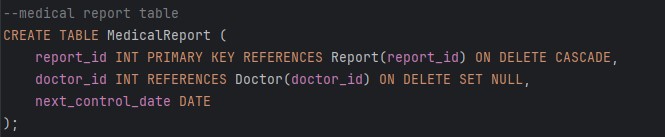

• Medical Report

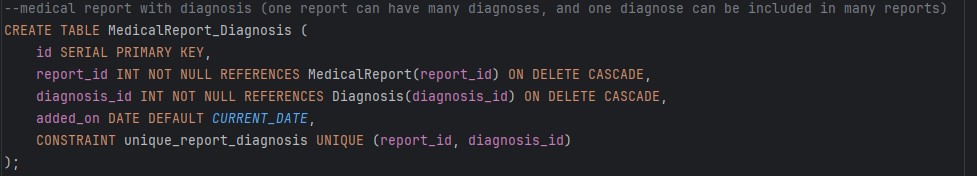

• MedicalReport_Diagnosis

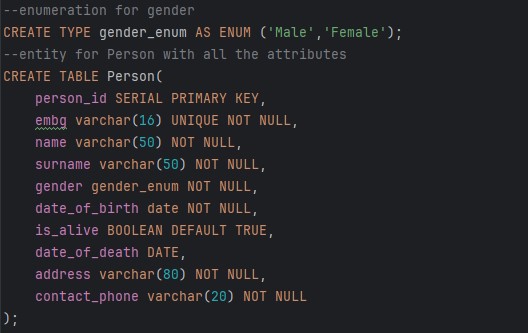

• Person

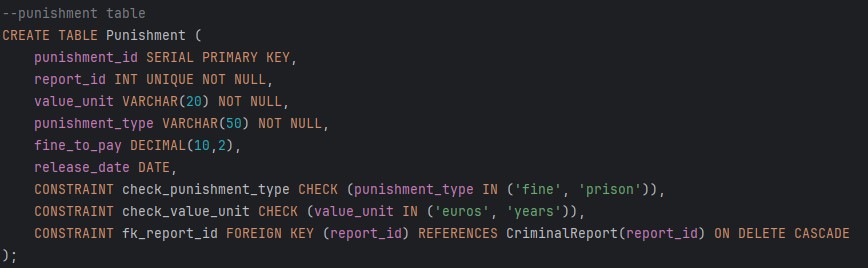

• Punishment

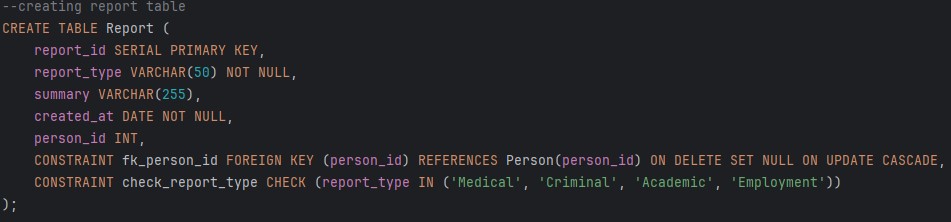

• Report

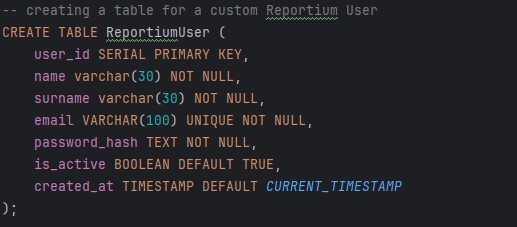

• Reportium User

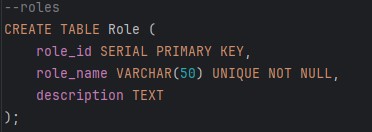

• Role

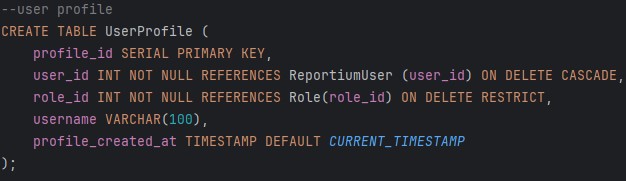

• User Profile

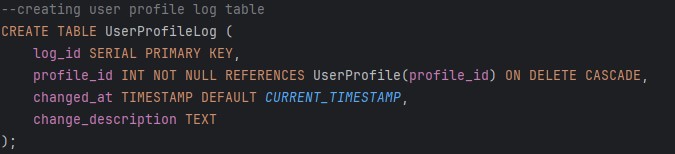

• User Profile Log

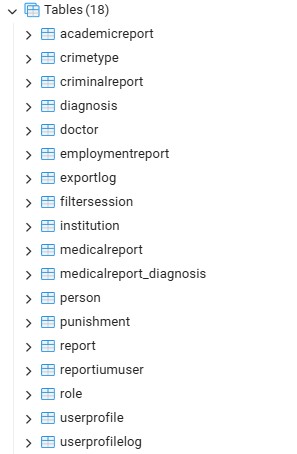

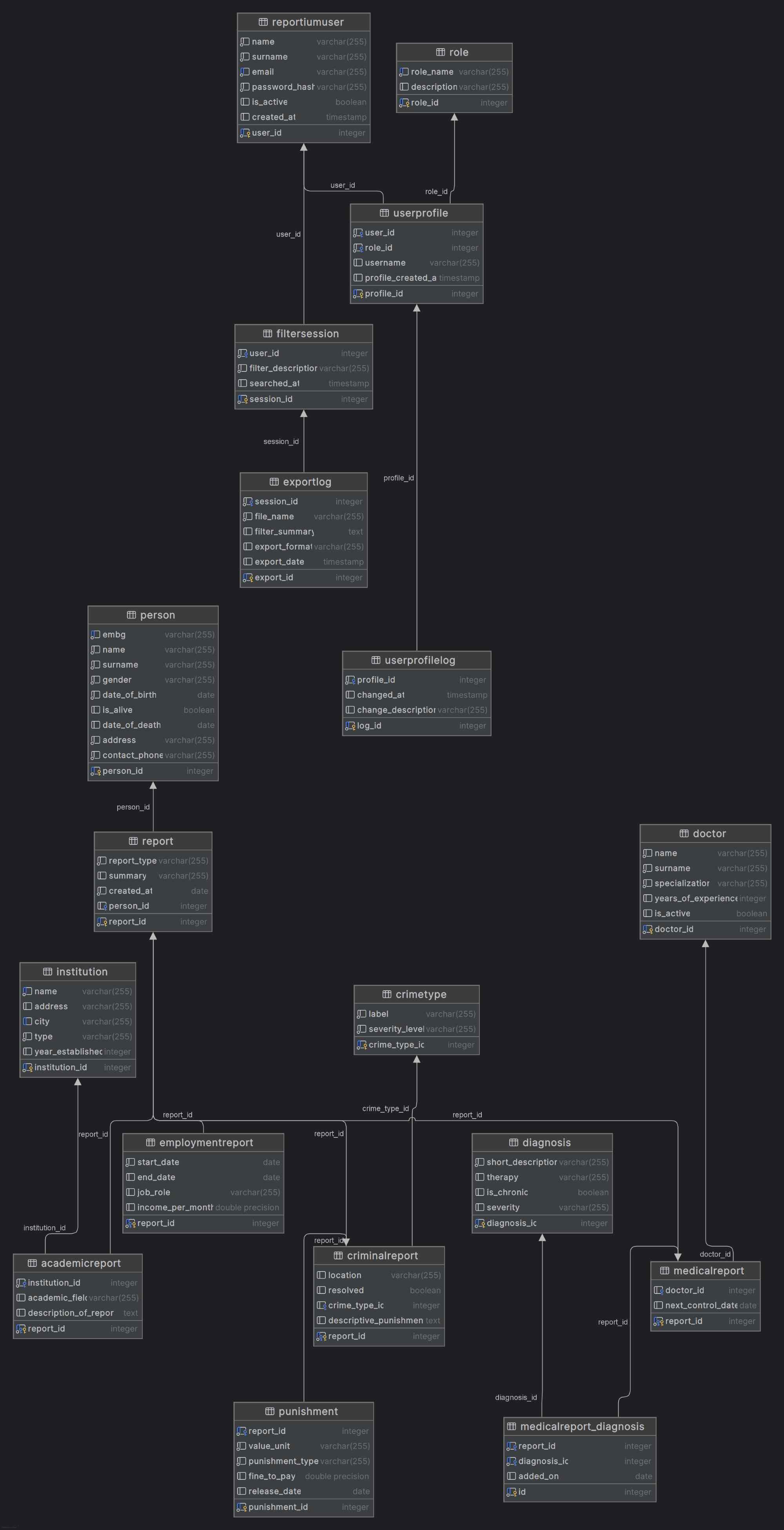

Следната фотографија ги покажува креираните табели во самата база на податоци

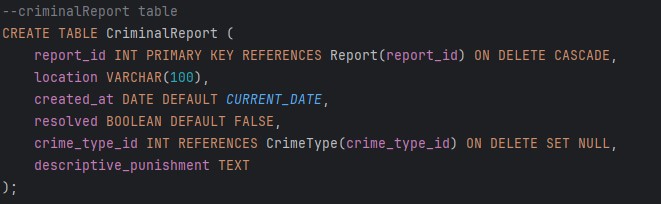

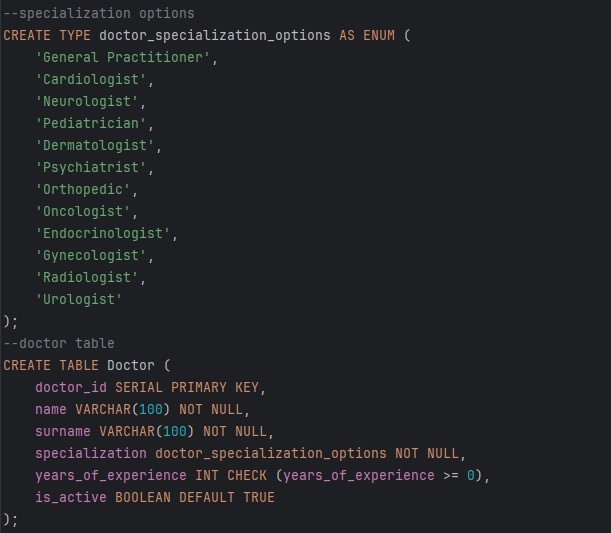

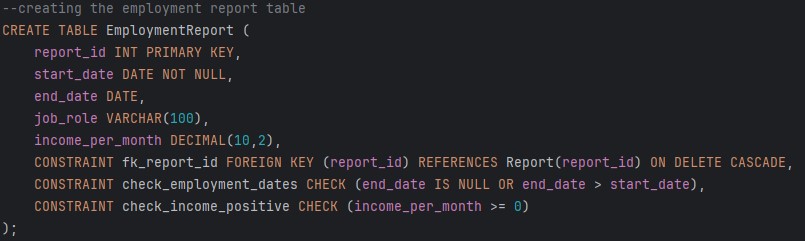

Доколку сакате да ги употребите соодветните queries кои ги имам употребено за креирање на базата, може слободно истото да го направите на мојот GitHub профил --> ​Queries used for creating the database
