Релациско мапирање

Ознаки

• Примарните клучеви се означени со задебелени и подвлечени букви
• Задолжителните атрибути се означени со задебелени букви
• Надворешните клучеви се означени со # проследено од името на референцираната табела, обвиени со (). - attb#(tabela)
• Наследување се означува со наследениот примарен клуч обвиен со "*" само при првото појавување на табелата, потоа во следни појавувања се референцира примарниот клуч од основната класа.

Табели

1. users (id, username, email, name, is_activate, password, description, registered_at, sex)

2. moderator (id#(users))

3. developer (id#(users))

4. project_manager (id#(users))

5. thread (id, content, created_at, is_created_by#(users))

6. project_thread (id#(thread), title, repo_url)

7. embeddable_thread (id#(thread))

8. topic_thread (id#(embeddable_thread), title, referenced_by#(project_thread))

9. topic_guidelines (id, topic_id#(topic_thread), description)

10. discussion_thread (id#(embeddable_thread), contained_in#(embeddable_thread))

11. likes (user_id#(users), thread_id#(thread))

12. topic_thread_is_moderated_by_moderator (thread_id#(topic_thread), user_id#(moderator), started_at)

13. tag (name, creator_id#(users))

14. tag_assigned_to_thread (thread_id#(thread), tag_name#(tag))

15. blacklisted_user (id, refers_to#(users), blacklisted_by#(moderator), blacklisted_from#(topic_thread), start_date, end_date, reason)

16. developer_associated_with_project (in_project#(project_thread), about_dev#(developer), started_at, ended_at)

17. permissions (name)

18. project_role (id, name, valid_in#(project_thread), override_type)

19. role_permissions (for_permission#(permissions), for_role#(project_role))

20. role_permissions_overrides (for_role_permission_role_id#(project_role), for_role_permission_permission_name#(permissions), for_resource#(channel))

21. project_role_is_assigned_to_developer (user_id#(developer), role_id#(project_role))

22. submission (id, created_at, description, status, submitted_by#(users))

23. project_request (id#(submission), project_receives#(project_thread))

24. feedback (submitted_for#(submission), description, submission_type, created_at, written_by#(users))

25. report (id#(submission), for_misconduct_in#(topic_thread), about#(users))

26. channel (id, name, project_has#(project_thread), description, constructed_by#(developer))

27. messages (sent_in(channel), sent_at , sent_by#(developer) , content)

DDL скрипта за бришење и креирање на табелите

V1__init_ddl.6.sql​

DML скрипта за полнење на табелите за податоци

V6__add_test_data.sql​

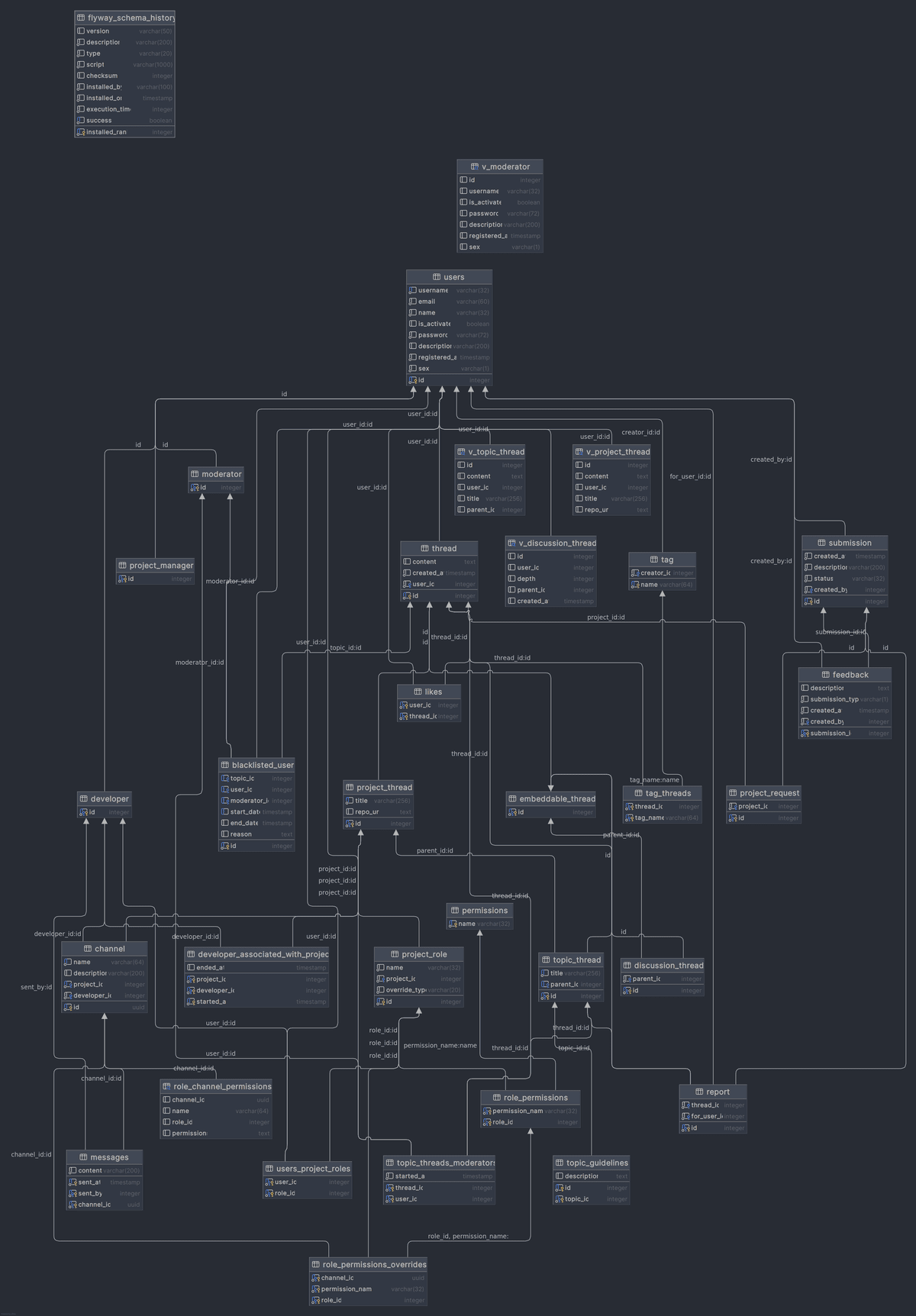

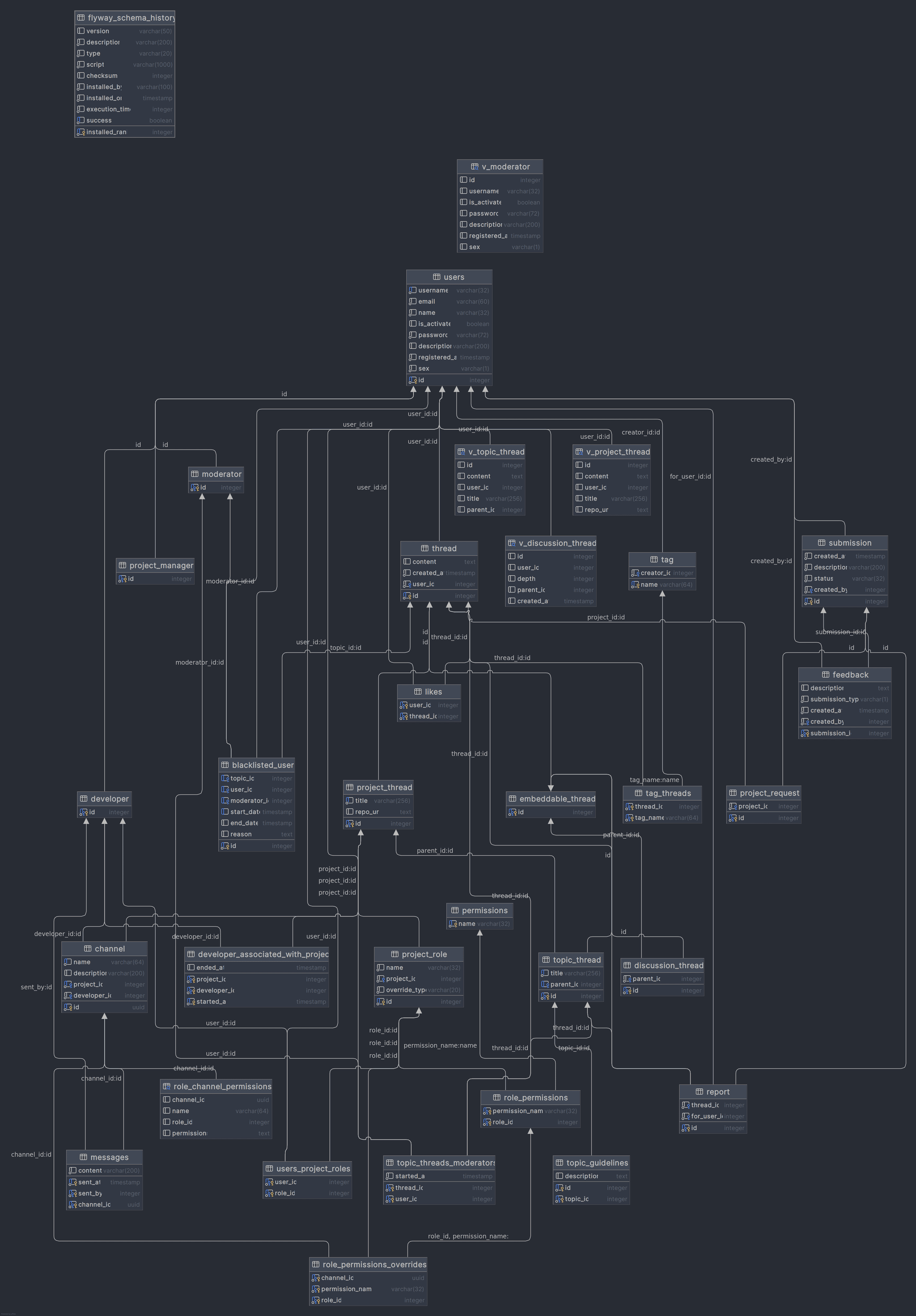

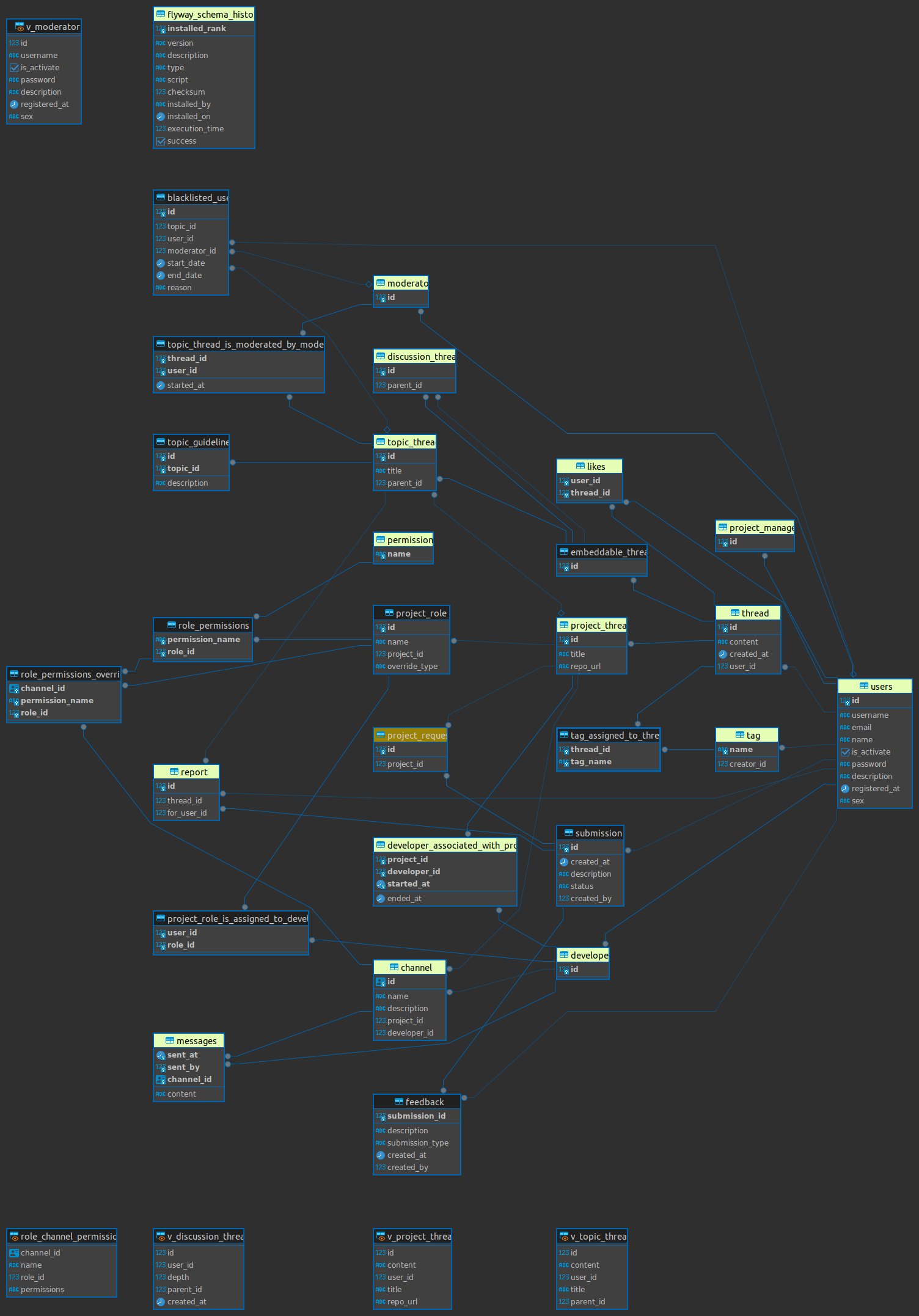

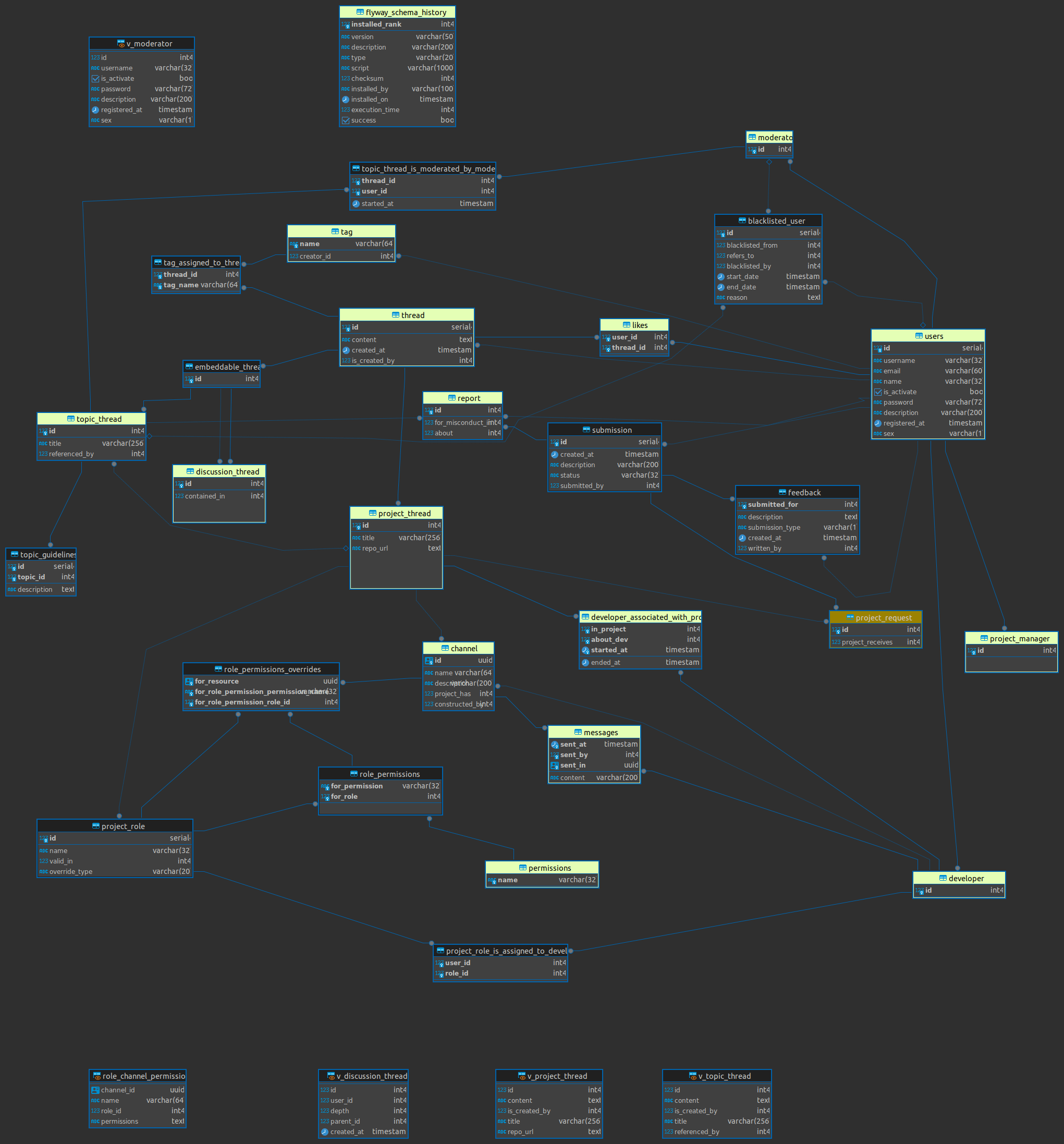

Релационен дијаграм
